Audio y vídeo sobre IP para eventos
Vídeo, audio y sincronía viajando como datos por dos redes independientes. Si una cae, el directo sigue por la otra.
El audio y vídeo sobre IP para eventos lleva todas las señales de un directo como datos por una red diseñada para broadcast, con los estándares SMPTE ST 2110, AES67 y PTP. En enbex diseñamos, montamos y operamos esa red: cada señal crítica viaja por dos redes independientes y un reloj maestro con doble GNSS mantiene la imagen y el sonido en fase en todo el recinto. Lo hemos hecho para más de un millón de personas en la plaza de Cibeles y para una final de la Champions League.
Lo principal
Seis piezas sostienen un directo de audio y vídeo sobre IP. Las montamos y las operamos como un solo sistema.
Dos redes, un mismo directo
En un directo de audio y vídeo sobre IP, lo que decide si el público nota un fallo es la redundancia. Así se comporta la red de enbex en cuatro situaciones reales.
Cada cámara, micrófono, mesa y pantalla envía y recibe por la red A y por la red B a la vez. El reloj maestro reparte la hora por PTP a las dos redes, con relojes de borde que la acercan a cada equipo.
Falla un switch o se corta una fibra de la red A. El receptor ya estaba recibiendo los mismos paquetes por la red B y la señal sigue sin corte perceptible: no hay conmutación que esperar. El NOC ve la alarma al momento.
Un inhibidor cercano tapa la señal de los satélites. El reloj maestro tiene protección anti-jamming y un segundo módulo GNSS de respaldo, y la hora sigue llegando por PTP a toda la red.
El encoder principal deja de emitir hacia la cadena o la plataforma. El de respaldo ya estaba listo y toma el relevo sin corte visible, como en la final de la Champions. La señal sigue saliendo por SRT.
Lo que llevamos a un directo de audio y vídeo sobre IP
El equipamiento se elige por lo que aporta a cada directo, no por la marca. Trabajamos con varios fabricantes y lo integramos todo en la misma red.
Red IP

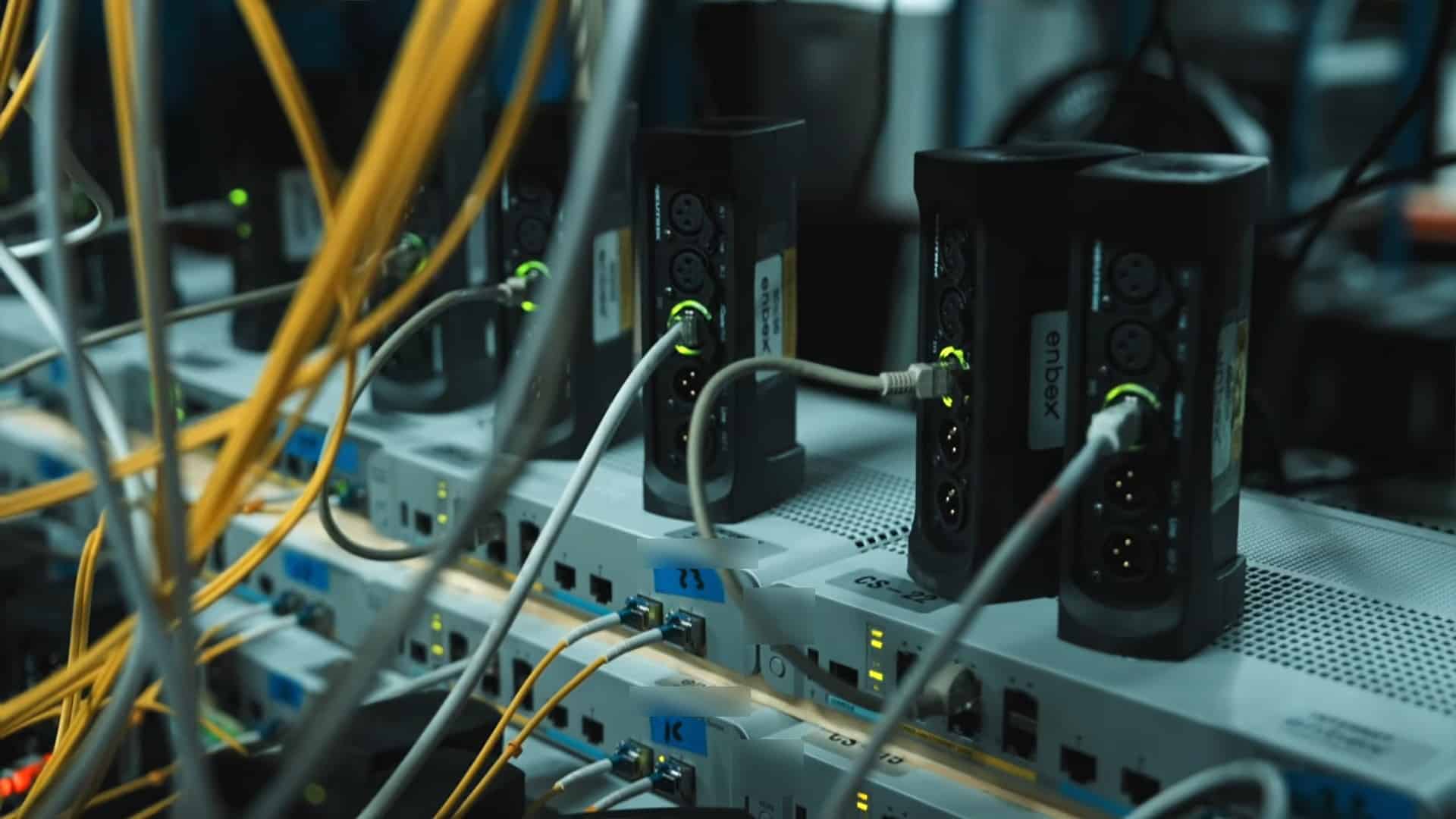

Switches de centro de datos para flujos sin comprimir, fibra hasta los puntos lejanos y cada puerto etiquetado y documentado.
Conversión y codificación
Conversores entre SDI, fibra e IP; encoders y decoders H.264 y HEVC con SRT.
Sincronía
Reloj maestro PTP con dos módulos GNSS y anti-jamming, relojes de borde y dominios separados para audio y vídeo.
Audio
Mesas digitales de gama broadcast, Dante, AES67 y ST 2110-30, con escenas y rutas orquestadas desde la red.
Vídeo
Mezcladores y paneles de control conectados a la misma red y a la misma referencia de tiempo.
Energía
Un rack por servicio (vídeo, audio, red y monitorización), con la electrónica duplicada y baterías propias.
Operación
Red de gestión separada de la que emite y NOC en tiempo real con enbex NetBuilder.
¿Tienes un directo en preparación?
Cuéntanos qué señales tienes y te proponemos la red.
Antes del directo, el banco de pruebas
Antes de llevar una red de audio y vídeo sobre IP a un recinto, la montamos en nuestro banco de pruebas y validamos la sincronía, las rutas y la redundancia. En el recinto, cada puesto queda preparado y probado antes de que empiece el directo.
Ese trabajo queda documentado en enbex NetBuilder, la plataforma propia de enbex para diseñar, desplegar y monitorizar redes broadcast multifabricante. El cliente no depende de que un técnico recuerde cómo está montado todo: el sistema lo documenta y lo reproduce.
Telemetría de vídeo y audio, no solo de red
En audio y vídeo sobre IP, un NOC que solo mira si los switches responden llega tarde. El de enbex suma la telemetría de las señales de vídeo y audio a la de la red, para ver un problema antes de que llegue a la pantalla o a los altavoces.
Objetivo de diferencia entre equipos que fija el perfil SMPTE ST 2059-2.
GPS spoofing y jamming: por qué la hora no puede depender de un satélite
En una red de audio y vídeo sobre IP con ST 2110, todos los equipos ordenan los paquetes con la misma hora, y esa hora sale de los satélites GNSS. La señal llega muy débil al suelo: un inhibidor cercano la tapa (jamming) y un emisor falso puede darle al reloj una hora equivocada (spoofing). En un recinto con miles de teléfonos, emisoras y equipos de seguridad, es un riesgo real.
Por eso el reloj maestro que montamos lleva dos módulos GNSS, principal y de respaldo, y protección anti-jamming, y la hora se reparte con relojes de borde y dominios separados para audio y vídeo. El objetivo que fija el perfil SMPTE ST 2059-2 es una diferencia de 1 µs entre equipos.
Audio y vídeo sobre IP, en cifras
Cuatro cifras de dos directos publicados en nuestros casos.
Directos de audio y vídeo sobre IP que hemos hecho
Visita del Papa a Madrid, 2026
El 7 de junio de 2026, más de un millón de personas siguieron la misa del Papa León XIV en la plaza de Cibeles y en las calles de alrededor. enbex llevó el vídeo y el audio por una única red IP con SMPTE ST 2110 hasta pantallas y sonido situados a entre 300 m y 2 km. Los detalles están en el caso de broadcast IP en la Visita del Papa.
Final de la Champions League 2022
El 28 de mayo de 2022, en el Stade de France, enbex operó la unidad móvil para TNT, Brasil y México, con diez cámaras y redundancia en la codificación y en la red. La señal salió por SRT cifrado, con un encoder de respaldo, hacia más de 35 millones de espectadores. Los detalles están en el caso de la final de la Champions League 2022.
Así trabajamos
Visitamos el recinto y listamos todas las señales: fuentes, destinos, distancias y qué sale por internet.
Diseñamos las redes A y B, la sincronía y el plan de contingencia en enbex NetBuilder.
Montamos la red en el banco de pruebas y validamos la sincronía, las rutas y la redundancia.
Desplegamos los racks por servicio, la fibra y la red de gestión en el recinto.
Operamos el directo con el NOC vigilando la red en tiempo real.
Desmontamos y dejamos la red documentada en enbex NetBuilder.
Es la misma ingeniería que hay detrás de nuestros servicios audiovisuales para eventos, del streaming para eventos y de nuestro internet y WiFi para eventos.
Preguntas frecuentes sobre audio y vídeo sobre IP
¿Qué es SMPTE ST 2110?
SMPTE ST 2110 es la familia de normas que transporta vídeo, audio y datos de un directo como flujos IP separados. La parte 20 lleva el vídeo sin comprimir, la 30 el audio, basado en AES67, y la 40 los datos auxiliares. Todos los flujos comparten la hora de PTP según SMPTE ST 2059, y así un equipo puede combinar imagen y sonido que llegan por caminos distintos.
¿Pueden convivir Dante y ST 2110 en la misma red?
Sí. ST 2110-30 se basa en AES67, y los equipos Dante pueden enviar y recibir flujos AES67 y ST 2110-30. En la práctica, las mesas y los equipos Dante del evento se integran en la misma red que el vídeo broadcast, con su propio dominio de tiempo PTP. Lo comprobamos en el banco de pruebas antes del directo, porque cada fabricante lo implementa con sus límites.
¿Qué pasa si se pierde la señal GPS durante un directo?
La red no se queda sin hora. El reloj maestro tiene dos módulos GNSS, principal y de respaldo, y protección anti-jamming; si se pierde la señal de los satélites, sigue dando la hora con su propio oscilador durante un tiempo limitado (holdover). Mientras tanto, el NOC ve la alarma y el directo sigue sincronizado.
¿Qué es la redundancia SMPTE ST 2022-7?
Es la norma que permite enviar dos copias idénticas de cada flujo por dos redes distintas. El receptor reconstruye una sola señal eligiendo, paquete a paquete, el que llega bien de cualquiera de las dos. Si una red cae, la señal sigue por la otra sin corte perceptible y sin esperar a ninguna conmutación. Es como trabajamos en enbex: cada emisor sale a la vez por la red A y por la red B, y los decodificadores, las mesas y los conversores reciben por las dos.
¿Podéis entregar la señal a una cadena o a una plataforma por internet?
Sí. Codificamos la señal de programa en H.264 o HEVC y la enviamos por SRT cifrado, con un encoder de respaldo. Así entregamos la final de la Champions League 2022 a TNT y a cadenas de Brasil y México.
¿Trabajáis con una marca concreta de equipos?
No. Elegimos cada equipo por lo que aporta al directo y trabajamos con varios fabricantes de red, sincronía, codificación y audio. Lo que tiene que ser igual en todos es el estándar: ST 2110, AES67, PTP y SRT, probados juntos en nuestro banco de pruebas.
Dinos qué señales tienes, a qué distancia van y por dónde tienen que salir. Te proponemos la red de audio y vídeo sobre IP, la sincronía y el plan de contingencia. Escríbenos desde contacta con nosotros.
